Bıçaklı Vana Nedir?
Bıçaklı vanalar, tek bir düz sürgünün (bıçak formundaki plaka) yukarı-aşağı hareketiyle çalışan, tam geçişe imkan sağlayan bir vana çeşididir. Bıçak tam açıldığında akışa direnç gösterecek bir yapı kalmaz ve vananın içerisinden yoğunluklu çamur veya katı pratiküllü akışkanlar geçebilir. Özellikle çamur, atık su, ham su, kâğıt hamuru gibi ağır proses akışkanları için ideal çözümdür.
Bıçaklı Vanaların Avantajları
Katı içerikli akışkanlarda tıkanma yapmaz
Tek hareketle tam açma veya kapama sağlar
Kompakt ve hafif yapı
Düşük tork ihtiyacı, otomasyona uygundur
Bakımı kolaydır.
Flanş arası montaja uygun modeller
Bıçaklı Vanaların Kullanım Alanları
Bıçaklı vanalar, aşağıdaki sektörlerde yaygın olarak kullanılır:
Atık su arıtma tesisleri
Maden ve cevher işleme tesisleri
Kağıt ve selüloz endüstrisi
Kimya ve petrokimya tesisleri
Gıda endüstrisi (özellikle yoğun kıvamlı ürünler)
Enerji santralleri (kül ve çamur sistemleri)
Bıçaklı Vanaların Teknik Özellikleri
Gövde Malzemesi: Dökme demir, paslanmaz çelik, karbon çelik
Sürgü Tipi: Paslanmaz Çelik
Çalışma Basıncı: Genellikle düşük/orta basınç sistemleri için uygundur
Kontrol Tipi: Manuel el çarklı, pnömatik silindirli veya elektrikli aktüatörlü
Bıçaklı Vana Otomasyonu: Pnömatik ve Elektrikli Aktüatör
Bıçaklı Vana Otomasyonu Neden Önemlidir?
- Uzaktan kontrol ile insan müdahalesi ihtiyacını azaltır.
- Acil durumlarda hızlı müdahale imkânı sağlar.
- Proseslerin sürekliliğini ve güvenliğini artırır.
- Zaman ve iş gücü tasarrufu sağlar.
- Otomasyon sistemleri ile kolayca entegre edilebilir. (PLC, SCADA vb.)
Kenfle bıçaklı vanalar otomasyon uyumlu tasarımları sayesinde hem yeni sistemlere hem de mevcut hatlara kolayca adapte edilebilir.

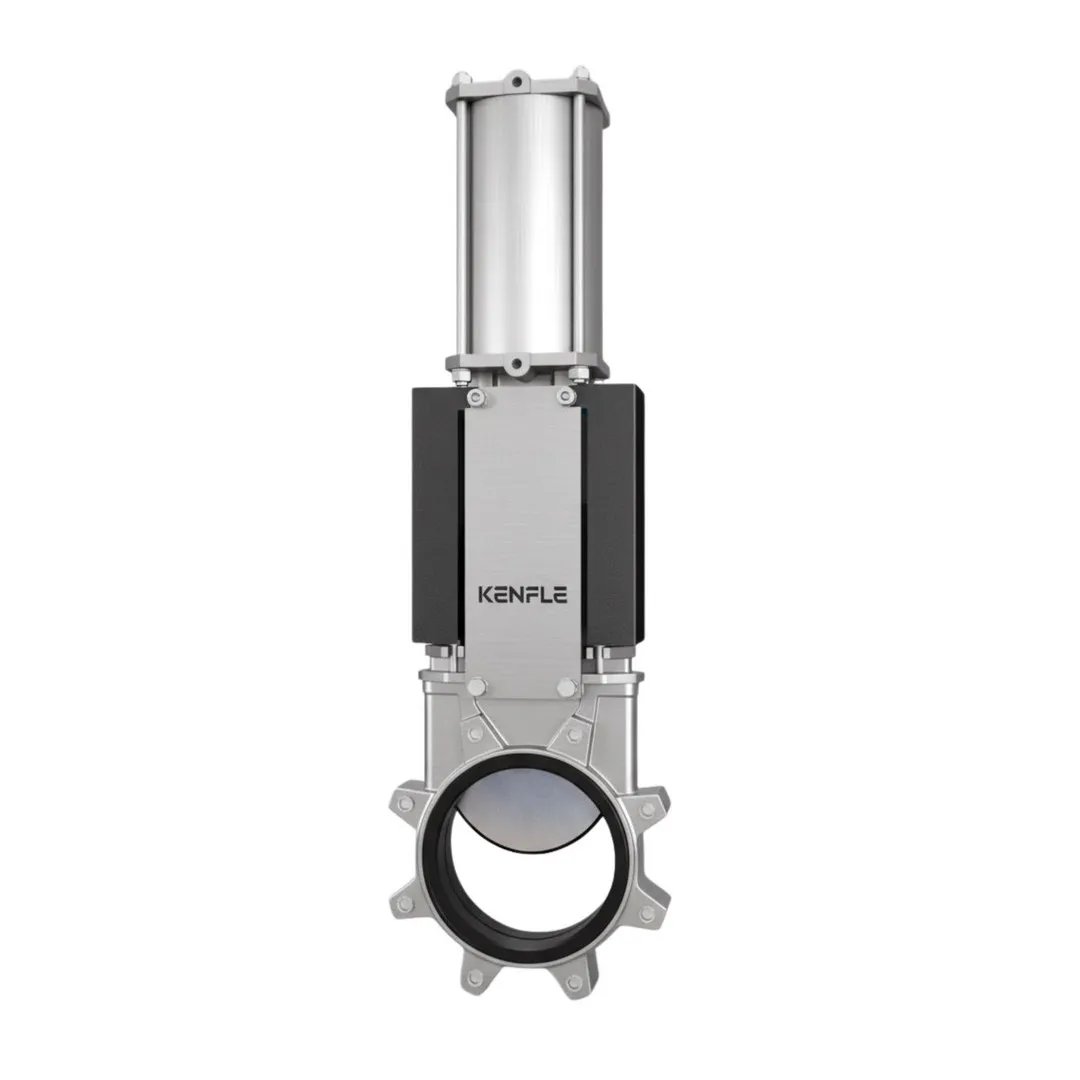

Pnömatik Aktüatörlü Bıçaklı Vanalar
Nasıl Çalışır?
Pnömatik aktüatörler, basınçlı hava ile çalışan sistemlerdir. Vana sürgüsünü yukarı ve aşağı (açma/kapama) hareket ettirerek akış kontrolünü sağlar.
Avantajları:
- Hızlı açma/kapama süresi
- Zorlu ortamlarda güvenilir performans
- Patlama riski olan alanlarda (ATEX bölgeleri) güvenli kullanım
- Düşük enerji tüketimi
- Basit yapısı sayesinde düşük bakım ihtiyacı
Uygulama Alanları:
- Atık su arıtma tesisleri
- Kağıt ve selüloz endüstrisi
- Kimya ve petrokimya prosesleri
- Madencilik ve cevher hazırlama tesisleri
KENFLE pnömatik aktüatörlü bıçaklı vanalar, tek etkili (spring return) veçift etkili (double acting) modellerle uygulama ihtiyacına göre konfigüreedilebilir.
Elektrikli Aktüatörlü Bıçaklı Vanalar
Nasıl Çalışır?
Elektrikli aktüatörler, motor tahriki ile vana sürgüsünü hareket ettirir. Genellikle AC veya DC motorlar ile çalışır ve dijital kontrol sistemleriyle tam entegrasyon sağlar.
Avantajları:
- Hassas pozisyon kontrolü
- Geri bildirim sinyalleri ile SCADA/PLC sistemlerine entegre olma
- Basınçlı hava altyapısına gerek duymaz
- Uzaktan izleme ve kontrol kolaylığı
- Sessiz çalışma
Uygulama Alanları:
- Gıda ve içecek üretim tesisleri
- Enerji santralleri
- Su temini ve dağıtım sistemleri
- Akıllı endüstri otomasyon çözümleri
KENFLE elektrikli aktüatörlü vanalar, modbus/RTU, Profibus ve analog çıkış gibi otomasyon protokolleriyle uyumludur.
Pnömatik ve Elektrikli Aktüatör Karşılaştırması
| Özellik | Pnömatik Bıçaklı Vana | Elektrikli Bıçaklı Vana |
|---|---|---|
| Güç Kaynağı | Basınçlı hava | Elektrik (AC / DC) |
| Açma – Kapama Hızı | Hızlı | Orta – Yavaş |
| Çalışma Sıklığı | Sık açma-kapama uygulamalarına uygun | Daha düşük çevrimli uygulamalara uygun |
| Kontrol Hassasiyeti | Solenoid valf ve pozisyoner ile kontrol edilebilir | Hassas konum kontrolü ve modülasyon yapılabilir |
| Otomasyon Uyumu | PLC, solenoid valf, limit switch ve pozisyoner ile uyumlu | PLC, SCADA, limit switch ve geri bildirim sistemleriyle uyumlu |
| ATEX / Patlayıcı Ortam | Uygun ekipmanlarla avantajlı çözüm | ATEX sertifikalı elektrikli aktüatör gerekir |
| Enerji İhtiyacı | Kompresör ve basınçlı hava hattı gerektirir | Elektrik beslemesi yeterlidir |
| Yüksek Tork / Kuvvet İhtiyacı | Uygun silindir çapıyla yüksek itme kuvveti sağlanabilir | Yüksek torklu aktüatör seçimi gerekir |
| Bakım İhtiyacı | Hava hattı, solenoid ve sızdırmazlık elemanları kontrol edilmelidir | Motor, redüktör ve elektrik bağlantıları kontrol edilmelidir |
| Arıza Durumunda Güvenlik | Yay geri dönüşlü sistemlerle fail-safe uygulanabilir | Yaylı veya yedek güç sistemli özel modeller gerekebilir |
| Uygulama Alanları | Atık su, çamur, madencilik, kağıt, çimento ve yoğun prosesler | Su arıtma, enerji, kimya ve uzaktan kontrollü proses hatları |
| Tercih Nedeni | Hızlı çalışma ve yüksek çevrim | Uzaktan kontrol ve gelişmiş otomasyon |
Zorlu Akışkanlarda Güvenli Kontrol
Firmamız, yüksek kalite standartlarında üretilmiş bıçaklı vanalar ile endüstriyel sistemlerinizde güvenli ve uzun ömürlü çözümler sunar. Projeye özel boyut ve aktüatör seçenekleriyle ihtiyaçlarınıza tam yanıt verir.
Bıçaklı Vanalar: Katı Parçacıklı Akışkanlar İçin Etkin Çözüm
