Küresel Vanalar

Küresel Vana Nedir?

Küresel vanalar, içerisinde bir metal küre bulunan, bu kürenin döndürülmesiyle açma-kapama işlevi gören vanalardır. 90° döndürülerek tam açık ya da tam kapalı konuma getirilir. Yapısı itibariyle akışı kesintisiz sağlar ve minimum tork ile çalışır.

Temel Özellikler:

Kompakt ve dayanıklı yapı
90 derece döndürme ile hızlı açma-kapama
Yüksek sızdırmazlık
Düşük basınç kaybı
Uzun ömürlü mekanizma

Küresel Vananın Çalışma Prensibi

Küresel vananın çalışma sistemi oldukça basittir:

Kapalı Pozisyon: Küre, deliksiz kısmı ile akış yolunu kapatır. Bu durumda akışkan geçişi engellenir.
Açık Pozisyon: Küre, deliği akış yoluna hizalanacak şekilde 90 derece döndürülür. Böylece akışkan kesintisiz şekilde vana içinden geçer.

Bu mekanizma sayesinde küresel vanalar, hızlı açma ve kapama gerektiren sistemlerde tercih edilir.

Küresel Vana Çeşitleri

1. Tek Parçalı Küresel Vana

Gövde tek parçadan oluşur.
Basit ve ekonomik çözüm arayanlar için uygundur.
Düşük basınçlı ve az bakım gerektiren sistemlerde tercih edilir.

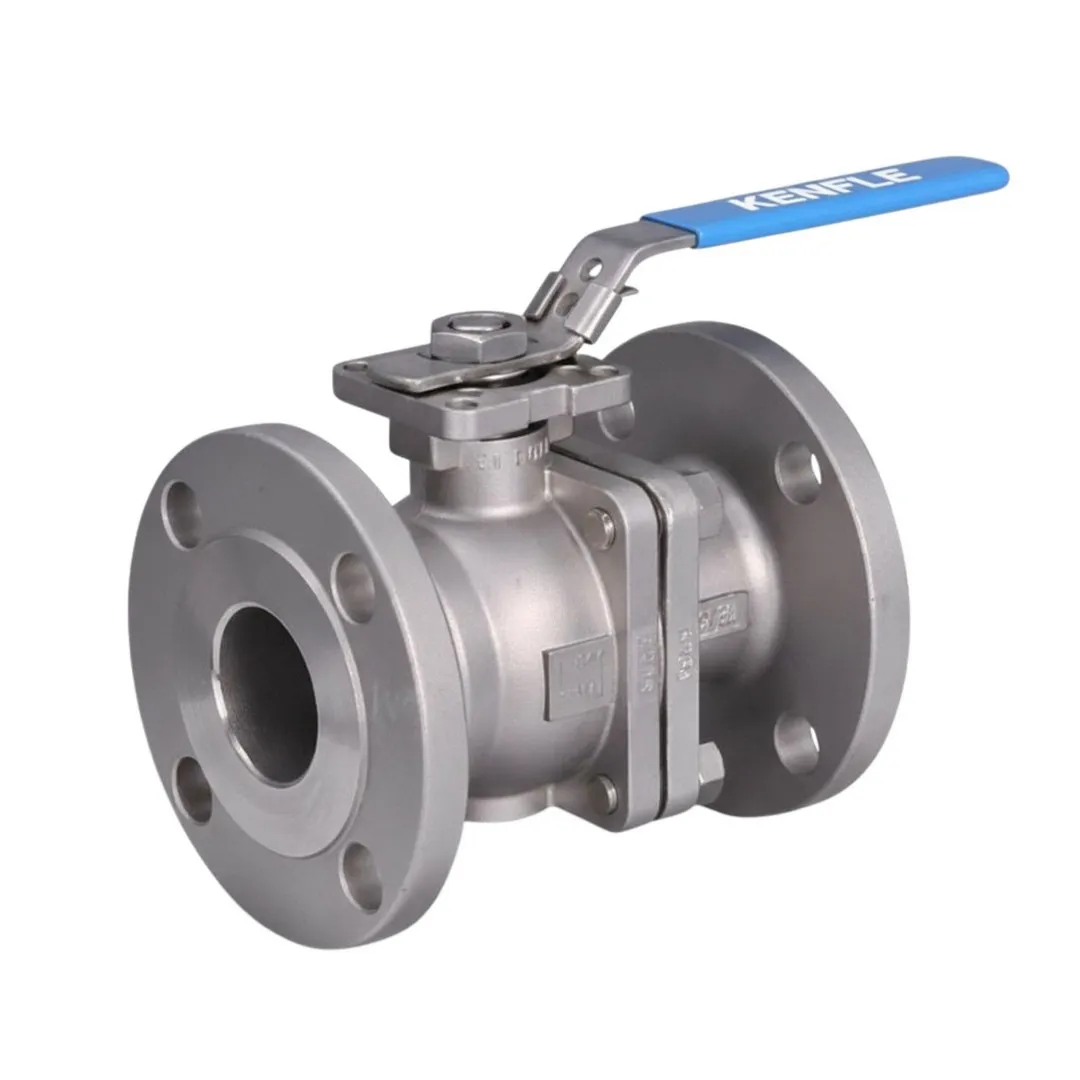

2. İki Parçalı Küresel Vana

Gövde iki parçadan oluşur, bakım ve onarım kolaylığı sağlar.
Orta basınç ve sıcaklık koşullarında kullanılır.
Boru hattına kolay montaj avantajı sunar.

3. Üç Parçalı Küresel Vana

Gövdesi üç parçadan oluşur, iç parçalar kolayca çıkarılabilir.
Yüksek basınçlı ve sıcaklıkta çalışan sistemler için uygundur.
Bakım kolaylığı ve dayanıklılığı ile endüstriyel tesislerde yaygın kullanılır.

4. Tam Geçişli (Full Bore) Küresel Vana

Küre çapı boru çapına eşittir, akış kesintisizdir.
Basınç kaybı minimumdur, petrol ve gaz sektöründe kullanımı yaygındır.

5. Yarı Geçişli (Reduced Bore)Küresel Vana

Küre çapı borudan küçüktür, hafif basınç kaybı vardır.
Maliyet avantajı nedeniyle daha az kritik sistemlerde tercih edilir.

6. Çok Yollu (Multi-Port) Küresel Vana

Birden fazla çıkışa sahiptir, akış yönünü değiştirmek için kullanılır.
Karmaşık proses hatlarında esneklik sağlar.

7. Paslanmaz Çelik Küresel Vana

Gıda, ilaç, kimya sektörlerinde hijyen ve dayanıklılık sağlar.
Kimyasal ve korozyonlu ortamlarda dayanıklı.

Küresel Vana Avantajları

Tam sızdırmazlık: Özellikle gaz sistemlerinde yüksek güvenlik sağlar.

Kolay kullanım: 1/4 tur (90°) ile hızlı açma/kapama imkânı.

Düşük bakım ihtiyacı: Sağlam yapısıyla uzun süreli performans.

Otomasyona uygun: Elektrikli veya pnömatik aktüatörlerle kullanılabilir.

Yüksek basınç ve sıcaklık dayanımı: Yüksek basınç ve sıcaklıklarda tam sızdırmazlık sağlar.

Küresel Vana Gövde Tipleri Nelerdir ?

1. Paslanmaz Çelik Küresel Vanalar

Öne Çıkan Özellikler:

Yüksek korozyon direnci (304, 316 paslanmaz çelik seçenekleri)
Asit, alkali, tuzlu su gibi agresif kimyasallara dayanıklılık
Gıda ve ilaç sektöründe hijyenik yüzey yapısı

Avantajları:

Uzun ömürlü ve düşük bakım ihtiyacı
Geniş sıcaklık ve basınç aralığında çalışma
Hijyen gerektiren proseslerde güvenilirlik

Kullanım Alanları:

Kimya tesisleri
Gıda ve içecek üretim hatları
Deniz suyu uygulamaları (Örnek: Tuzlu su hatlarında paslanmaz çelik vana kullanmak, döküm veya pirince göre çok daha uzun ömür sağlar.)

2. Pirinç Küresel Vanalar

Öne Çıkan Özellikler:

Ekonomik fiyat ve kolay temin
Orta derecede korozyon direnci
Hafif ve kolay montaj

Avantajları:

Uygun maliyetli çözümler
Evsel ve hafif endüstriyel uygulamalarda yaygın kullanım
Kolay işlenebilirlik

Kullanım Alanları:

Temiz su tesisatları
HVAC (ısıtma-soğutma) sistemleri
Basınçlı hava hatları (Dikkat: Asidik veya yüksek klor içeren akışkanlarda pirinç malzeme çabuk aşınabilir.)

3. Döküm Küresel Vanalar

Öne Çıkan Özellikler:

Yüksek mekanik dayanım
Büyük çaplı hatlarda ekonomik çözüm
Çeşitli kaplama seçenekleri (epoksi, PTFE vb.)

Avantajları:

Büyük debili hatlarda düşük maliyet
Mekanik darbelere karşı sağlamlık
Çelik ve paslanmaz çeliğe kıyasla daha düşük üretim maliyeti

Kullanım Alanları:

Düşük korozyon riski olan prosesler (Not: Kaplamasız döküm malzemeler agresif sıvılarda hızla korozyona uğrayabilir.)

Su ve atık su arıtma tesisleri

Yangın hatları

Küresel Vana Kullanım Alanları

Doğalgaz ve LPG sistemleri

Su ve buhar hatları

Petrokimya tesisleri

Gıda ve içecek endüstrisi

Yangın sistemleri

Endüstriyel proses hatları

Küresel Vana Alınırken Nelere Dikkat Edilir ?

1. Malzeme Seçimi – Akışkan ve Çalışma Ortamına Uyum

Vana gövdesi ve iç parçaların malzemesi, akışkanın kimyasal yapısına veproses koşullarına uygun olmalıdır.

Paslanmaz Çelik (316): Kimyasal dayanım ve hijyenik prosesler
Karbon Çelik: Yüksek basınç, düşük korozyon riski
Pirinç: Temiz su ve HVAC sistemleri
PTFE / Metal Contalar: Sıcaklık ve kimyasal uyuma göre tercih edilmeli

KENFLE Önerisi: Malzeme seçiminde yalnızca sıcaklık ve basınç değil, akışkanın pH değerive partikül içeriği de dikkate alınmalıdır.

2. Basınç ve Sıcaklık Dayanımı

Her küresel vananın ANSI/ASME standartlarına göre bir basınç sınıfı vardır (Class 150, 300, 600 vb.).

Prosesin maksimum basınç ve sıcaklık değerleri, vananın sınırlarını aşmamalıdır.
Ani basınç yükselmeleri (water hammer) için ek güvenlik payı bırakılmalıdır.

Soru: Hattınızdaki basınç dalgalanmalarını ölçüyor musunuz, yoksa nominal basınca göre mi seçim yapıyorsunuz?

3. Akış Performansı (Cv / KvDeğeri)

Vananın akış kapasitesi, sistem verimliliğini doğrudan etkiler.

Tam Geçişli (Full Bore) Vanalar: Düşük basınç kaybı, yüksek akış kapasitesi
Dar Geçişli (Reduced Bore) Vanalar: Daha düşük maliyet ama daha fazla basınç kaybı

Mühendislik İpucu: Pompa seçiminde vana basınç kaybını hesaba katmamak, enerji maliyetini artırabilir.

4. Bağlantı Tipi

Montaj kolaylığı, bakım sıklığı ve sızdırmazlık güvenliği açısından bağlantı tipi önemlidir:

Flanşlı Bağlantı: Kolay bakım, yüksek basınç sınıflarında yaygın
Kaynaklı Bağlantı: Sızdırmazlık güvenliği yüksek, kalıcı montaj
Dişli Bağlantı: Küçük çaplı hatlarda ekonomik çözüm

5. Otomasyon ve Ek Özellikler

Eğer vana bir otomasyon sistemine entegre edilecekse:

Pnömatik veya elektrikli aktüatör uyumu
Limit switch ve konum göstergesi
Ex-proof veya ATEX sertifikası ihtiyacı
Metal contalı tasarım (yüksek sıcaklık ve aşındırıcı akışkanlar için)
